建筑-屋顶防水膜

屋顶防水是防止建筑物顶部水和其它液体渗漏的一种保护措施。防水卷材易于使用，性价比高，作为建筑行业很受欢迎的防水材料之一，在屋顶防水市场倍受推崇。

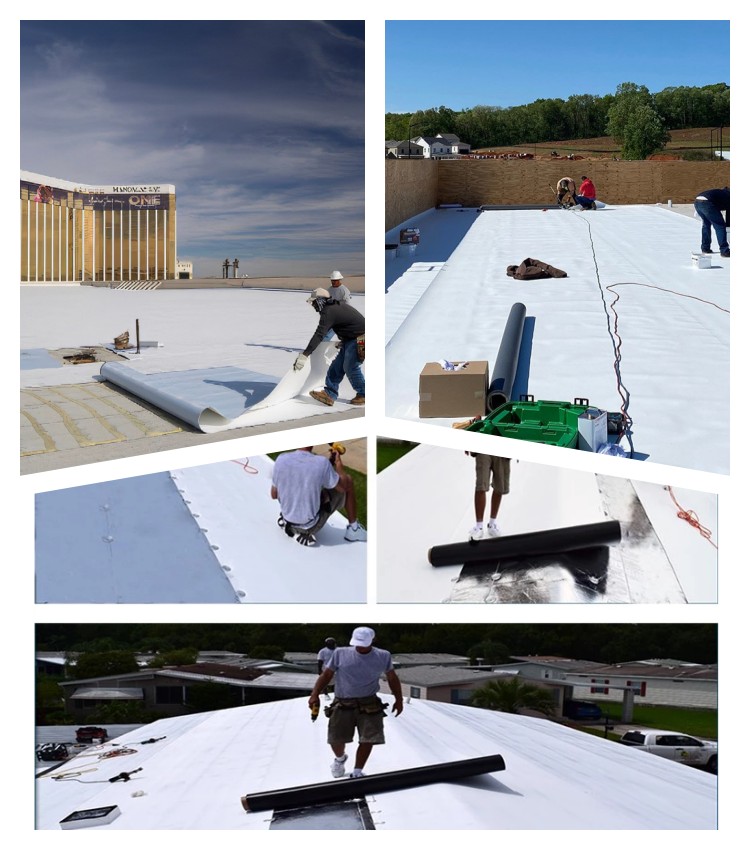

屋顶防水膜

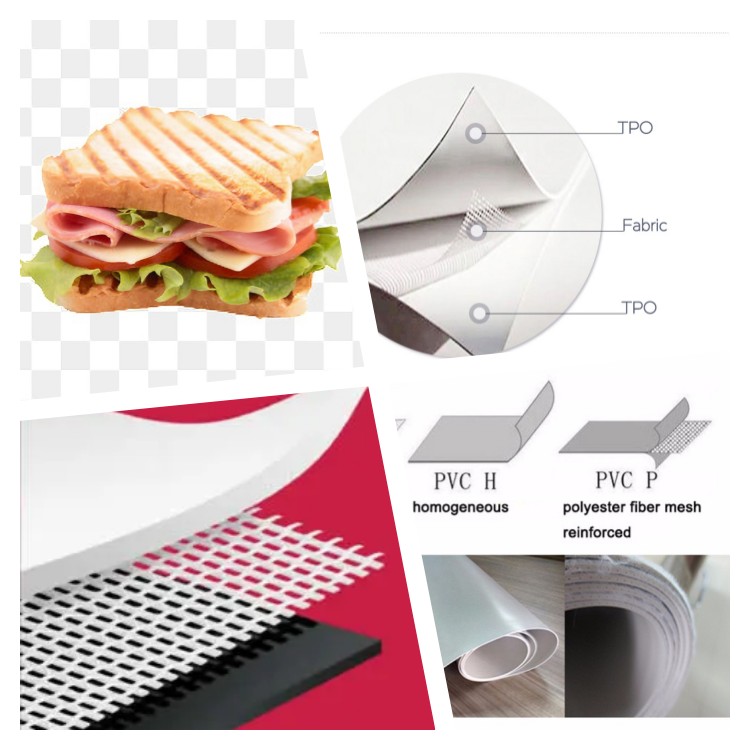

屋顶防水是防止建筑物顶部水和其它液体渗漏的一种保护措施。防水卷材易于使用，性价比高，作为建筑行业很受欢迎的防水材料之一，在屋顶防水市场倍受推崇。我们目前销售两种形式的卷材。一种是PVC卷材 –这种卷材包含两层PVC涂层，中间夹一层聚酯增强织物层；另一种是TPO（热塑性聚烯烃–要生产TPO卷材，生产商先要聚合丙烯和乙丙橡胶，像PVC一样，两层TPO层中间夹一层聚酯增强层，或称三明治结构。90年代以来，TPO逐渐占据屋顶防水市场主流，开始成为一种流行的选择，原因在于这种材料不含氯气，以及增塑剂和卤素元素，而这些被认为对环境不友好，又因为二者性能相似，所以TPO在这一行业逐渐替代了PVC。

防水卷材

PVC vs. TPO – 性能对比

比较指标	PVC	TPO	结果
作为屋顶材料生产的年头	60+	30+	一样
卷材厚度	从 .036 到.090	从 .045 到 .080	一样
接缝方式	热焊接	热焊接	一样
耐化学性	优异 (与多数化学物质不反应)	好（可与油脂反应）	PVC
防火性能	优异	差	PVC
拉伸强度 (pound force p/ in)	45 lbf	55 lbf	TPO
断裂强度(pound force p/ in)	200 lbf	220 lbf	TPO
平均安装成本	按卷材厚度每平方英尺从5美元到12美元	按卷材厚度每平方英尺7美元到13美元	PVC
颜色	从建筑节能的角度考虑，二者均可选择白色，有效反射太阳光，减少建筑能量消耗，及城市热岛效应（UHI)

屋顶防水卷材应用探讨

TPO和PVC都可用于大多数商业楼宇，不过，有些因素应该予以考量

气候： TPO屋顶材料在大多数气候条件下都可以使用，PVC一般在较低温度情况下无法使用。反过来， PVC比起TPO，飓风，台风等易发区域更加可靠。

建筑类型： TPO在绝大多数建筑上使用良好（如百货大楼，办公倒楼），不过在餐馆，化工厂和高热量工厂PVC显然比TPO材料更可靠

预算：如建筑预算比较有限，TPO比较PVC更实在一些。

TPO 屋顶防水卷材规格

项目		指标
		H	L	P	G	GL
中间织物上面树脂层厚度/mm≥		—		0.40
最大拉力/N/cm≥		—	200	250	—	200
拉伸强度/Mpa≥		12			12
最大拉力时伸长率/≥				15
断裂伸长率%/≥		500	250		400	200
热处理尺寸变化率/%≤		2.0	1.0	0.5	0.1	0.1
低温弯折性		-40°C 无裂纹
不透水性		0.3Mpa,2h, 不渗水
抗冲击性能		0.5kg. m不渗水
抗静态荷载		—		20kg 不渗水
接缝剥离强度/（N/mm）		4.0 或卷材破坏		3.0
直角撕裂强度/N/mm		60			60
梯形撕裂强度/N/mm		—	300	450		350
吸水率（70℃，168h）/%≤	After soaking≤	4.0
	Air-cure later≥	-0.40
热老化（115℃）	时间	672h
	外观	无起泡、裂纹、分层、粘结和孔洞
	最大拉力保持率/%≥	90
	最大拉力时伸长率保持率/%≥	90
	低温弯折性	-40°C, 无裂纹
耐化学性	外观	无起泡、裂纹、分层、粘结和孔洞
	最大拉力保持率/%≥	90
	断裂伸长率保持率/%≥	90
	低温弯折性	-40°C, 无裂纹
人工气候加速老化	时间	1500hb
	外观	无起泡、裂纹、分层、粘结和孔洞
	最大拉力保持率/%≥	90
	最大拉力时伸长率保持率/%≥	90
	低温弯折性	-40°C ,No crack

返回上一页

+86 15601786499

建筑-屋顶防水膜

PVC vs. TPO – 性能对比

在线订购

联系我们 (欢迎您随时咨询！)

产品推荐

太阳能反射篷布

幻彩布

PVC瑜伽充气垫篷布

PVC医疗防渗漏床垫篷布

帐篷地面防水覆盖篷布

农业分拣输送带

篷布工具包

PVC结构膜材

污水池盖布

景观设施膜结构材料

我们的产品应用领域

联系我们
